앞서 자질구레한 설명을 했는데, 이는 실제 설치할 장소에서 어떻게 구성할 것인지를 어느정도 설명하는 용도라하면 이번 글에서는 실제 설정하는 방법에 대해서 이야기 해보려 한다. 생각보다 일요일은 짧다.. 내일 출근해야되는데... 0x0)
1. 공유기 설정을 위한 PC 연결
요즘엔 앱을 설치해서 간단하게 셋팅하도록 되어있다. 아이피 타임 제품도 최근 제품은 앱으로 초기 설정이 가능하다. 그러나, 몇번좀 경험 있는 사람들은 직접 세부사항을 모두 설정하기 때문에, 필자도 아는척 하기 위해서 앱을 사용하지 않고 노트북에서 설정 작업을 진행한다. ipTime 공유기의 기본 ip는 192.168.0.1이다. 노트북은 DHCP로 설정해도 되고, 필자터럼 192.168.0.2로 설정해놓고 시직해도된다. (잘 안되서 공장 초기화 했을 때도 공유기 기본 관리자 계정, ip는 초기 192.168.0.1로 동일하다.)
2. Main 공유기 설정
Main 공유기는 인터넷 제공업체의 모뎀등과 연결된다. 따라서 인터넷 연결설정이나 이런 부분만 조금 건들면 되는데, 대부분 유동IP(다이내믹 IP)를 이용하므로 연결 설정은 건드릴 건 없고, 관리자 ID암호 설정만 하면된다. 즉, 일반적인 공유기 설정을 해주면 된다.
2.1. 로그인
초기 로그인 이름(ID)는 admin, 암호도 admin이다. 로그인 해주면 관리도구와 설정 마법사가 나온다. 간단한 설정은 마법사를 통해서 하고, 있어보이려면 관리도구를 클릭한다.

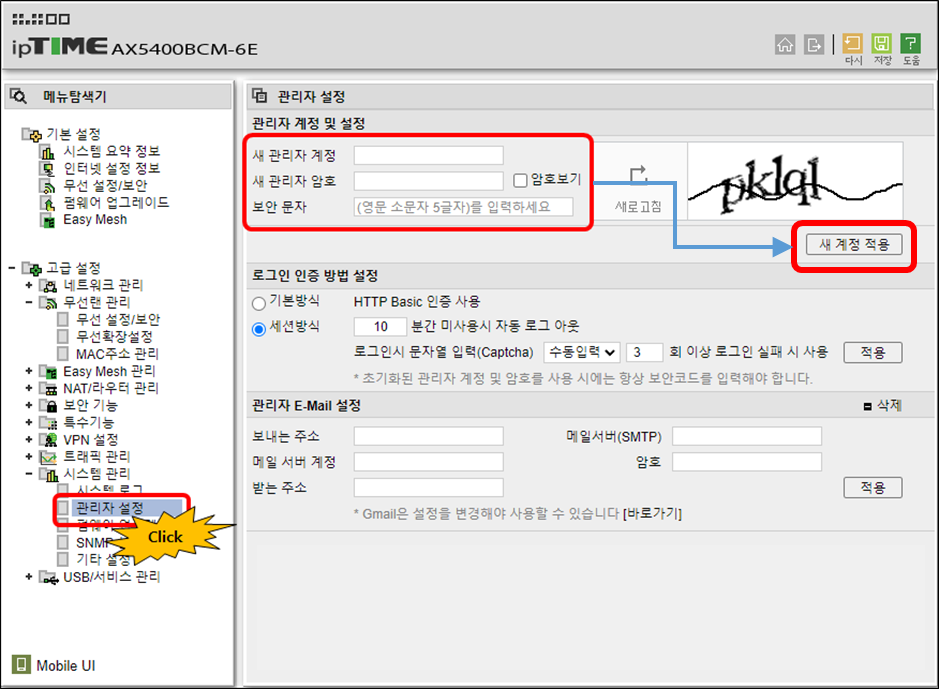

관리도구에서 가장먼저 할일은 관리자 ID 및 패스워드 설정이되시겠다. 원하시는데로 설정한다. 만약 잊어벼렸다면 기기 전원 빼고 리셋버튼 핀으로 누르고 전원 꼽고 10초뒤 공장초기화된 다음 다시 하면된다.

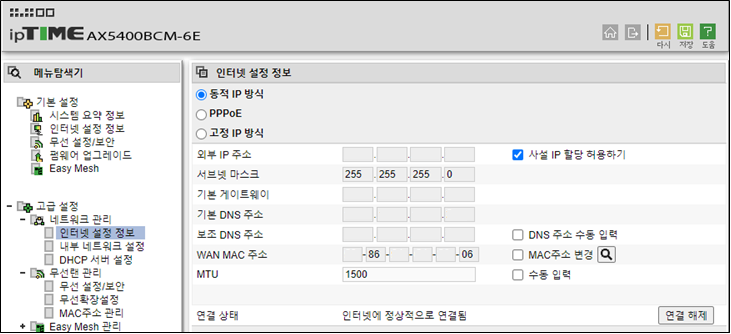

2.2. 인터넷 연결 설정
특별한것 없다. 동적 연결 선택되어있으면 넘어가면되고, 안되어있음 동적 설정 클릭하고 저장해준다. 아래 외부주소나 MAC 주소는 문제가 될수 있어 깨끗하게 지웠다. 독자들 PC에서는 출력될 수 있다.
2.3. 내부 네트워크 설정

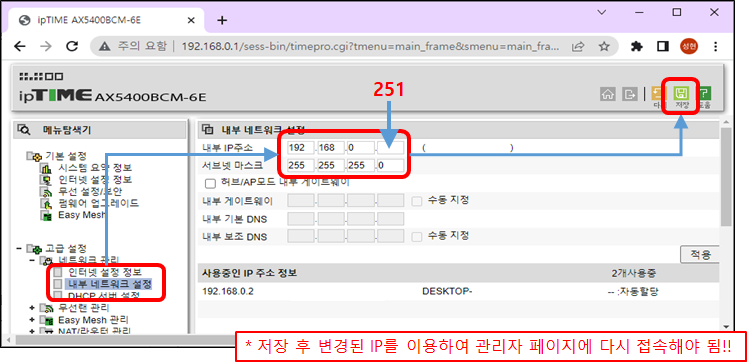

필자는 공유기는 250번 뒤로 미룬다. 그리고 네트워크 장치는 그 앞의 번호를 쓰게 한다. 편하신데로 하시면 되겠다. 필자의 Main 공유기는 251번이다.
다음에는 DHCP 서버 설정을 잡아주자. 필자의 경우에 앞서 이야기 했듯 1~249번까지만 자동할당 하도록 설정 하였다. 따라서, DHCP 서버 설정을 클릭 하고, IP를 1-249까지만 자동 할당되도록 설정해 두자. 캡쳐한 파일이 안보여서 첨부는 하지 못했지만 서도...
2.4. 무선 설정

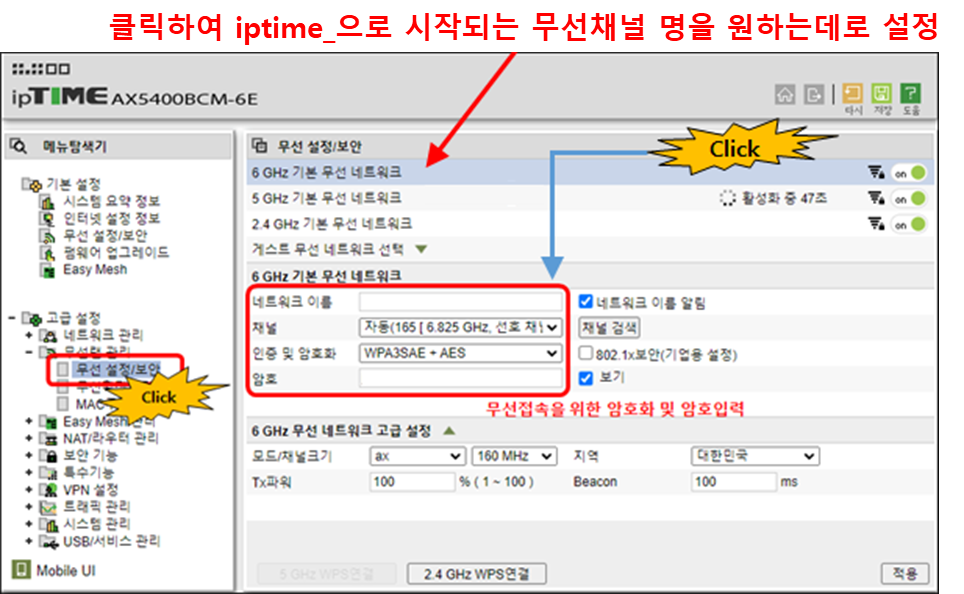

자 이제 Main 공유기의 무선을 설정한다. 관리자 페이지에서 [무선설정/보안] 을 클릭한다.
- 6Ghz클릭후 네트워크 이름을 적당히 입력하고, WPA3SAE + AES로 지정후 암호 입력한 다음 적용버튼 클릭
- 5Ghz클릭후 마찬가지로하고, WPA2PSK(권장)으로 설정하고 비번 넣고 2.4Ghz도 마찬가지로 작업한다.
- 간단하면서 잘 알아볼 수 있는 네트워크 이름을 사용하고 가능하면 6,5,2G 정도로 네트워크 주파수를 확인할 수 있으면 더욱 사용에 편리하겠다. (예를들면, AAAAA_2G, AAAAA_5G, AAAAA_6G)
설정이 완료되었으면 저장하고 나가면 된다.
3. 서브 공유기 설정
3.1. 서브 공유기 연결 및 기본설정
두 서브의 내용은 같으니 하나에 대해서만 설명한다.
* 최초 설정때는 Main에 연결하지 않고, 공유기와 PC를 1:1로 연결하여 설정한다.
* 기본설정은 동일하다, 관리자 ID와 비번은 적당히 설정한다.

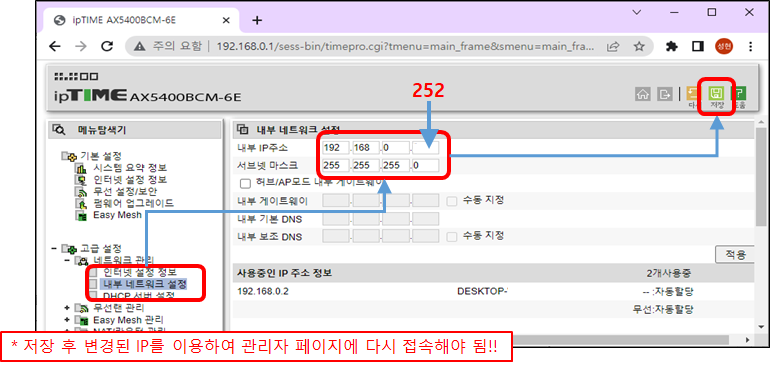

* 서브는 각각 252번과 253번의 IP로 설정한다. (DHCP가 되지 않는 IP번호, DHCP = 동적 IP할당)
1) 내부 네트워크 설정

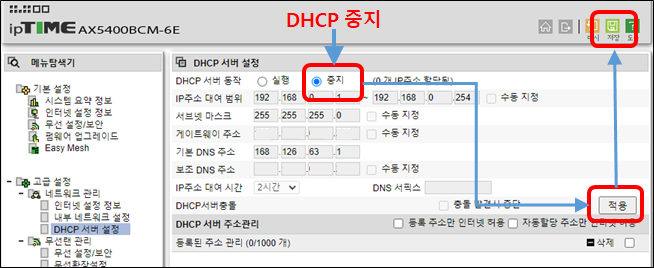

2) DHCP 서버설정 (중지)
DHCP는 Main 공유기만 작동되어야 하므로, 서브 공유기들은 모두 DHCP 기능을 중지해야 한다. 아니면 IP 자동 할당하다 문제가 발생될 수 있다.
'
3.2. 무선 설정

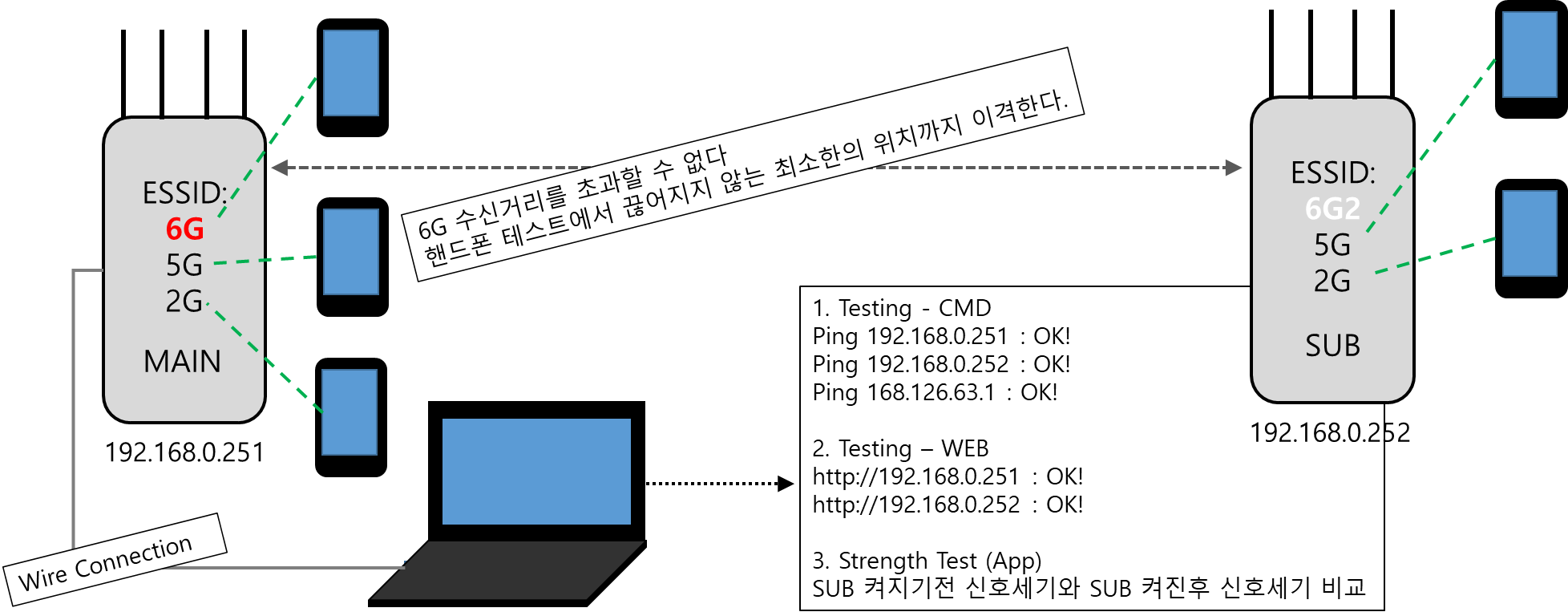

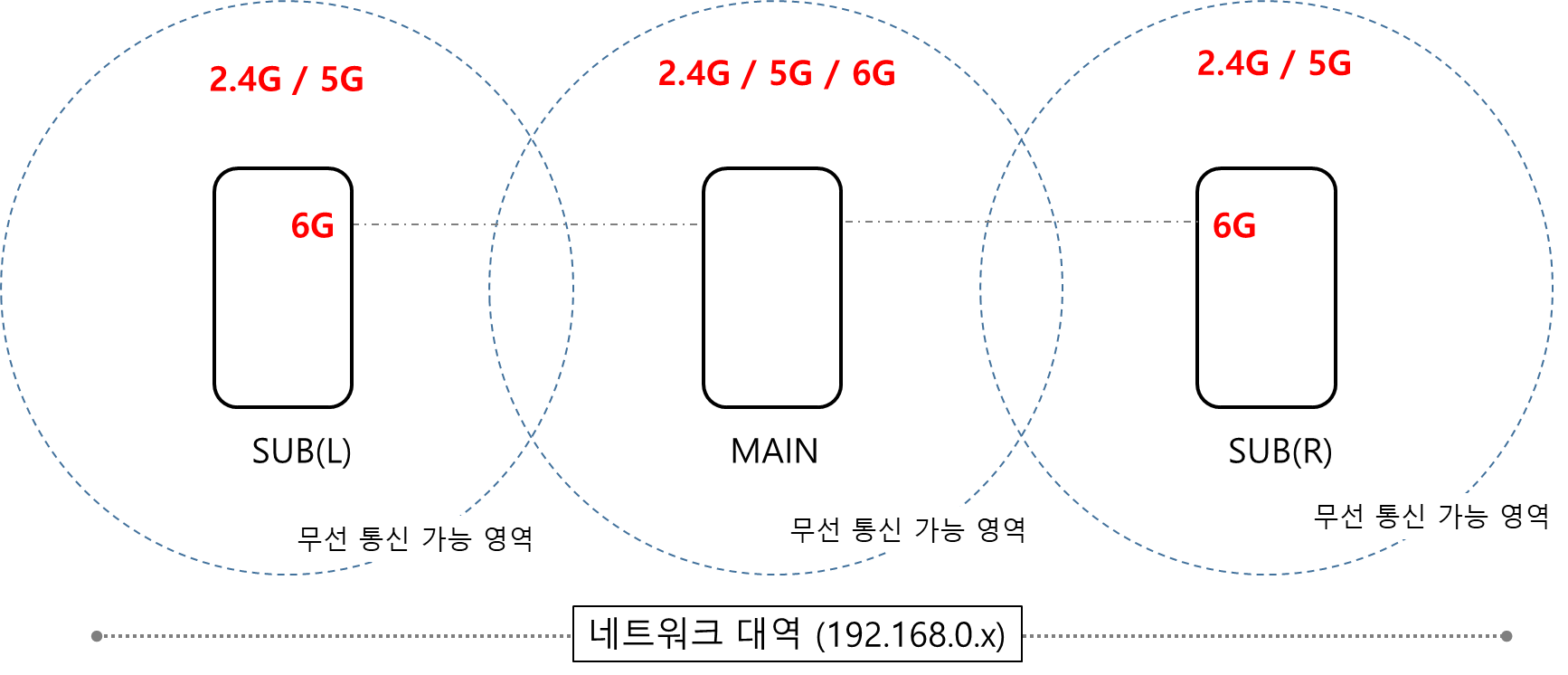

다음으로는, 이전에 게시물에서 필자가 언급한 무선 연결 구조는 아래와 같다. 서브 공유기에서는 6G ESSID를 알리지 않는다. 따라서 Main 공유기 영역에서만 트라이밴드(2.4/5/6Hhz) 모두 공개하고 SUB 지역에선 듀얼밴드 ESSID를 공개한다.

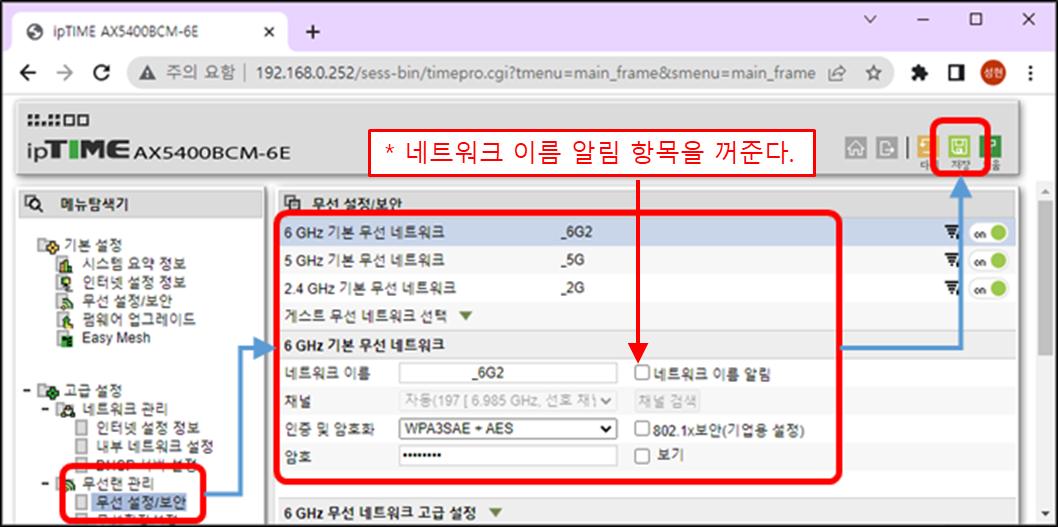

따라서, [무선 설정/보안] 항목에서 각각의 무선 네트워크는 Main의 네트워크 이름과 동일(동일한 이름으로 핸드오버 되게하기 위함, 지원되는 모델에 한함)하게 설정한다. 다만, 6G만 다른 이름으로 설정한다. 필자는 6G2(SUB-L)와 6G3(SUB-R)로 구분하였다. 그리고 6G에 대한 네트워크 이름 알림을 꺼주어야 깔끔하게 위의 그림과 같은 구조가 된다.
3.3. 무선확장 설정

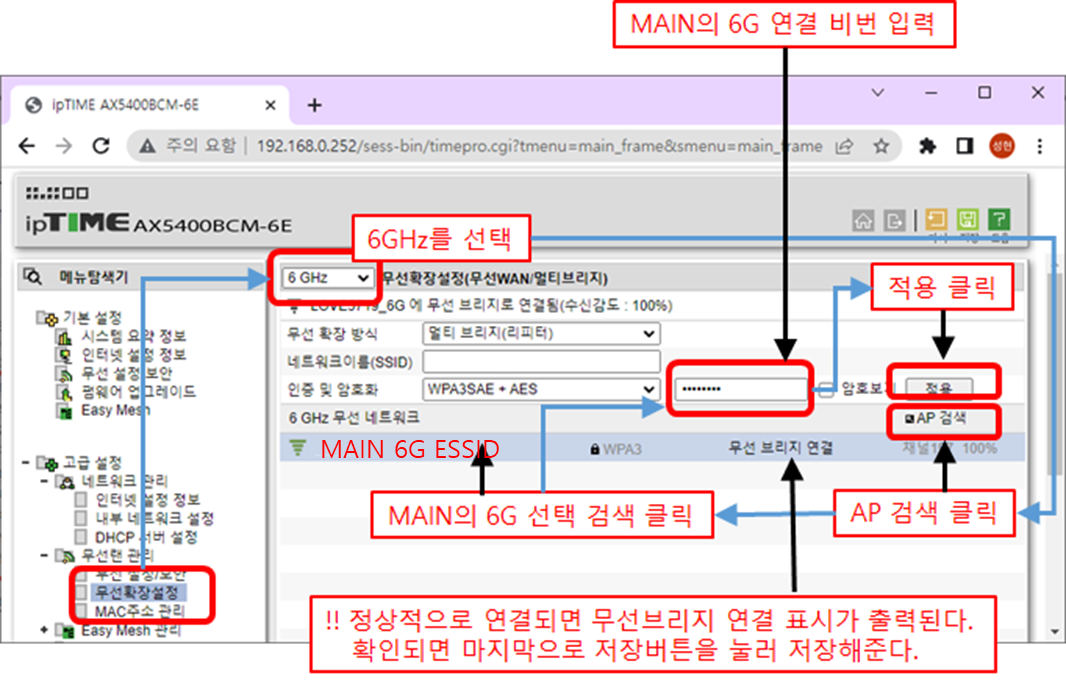

이제 본편의 하이라이트인 무선 확장(멀티브릿지)설정이다.
* 6Ghz를 선택한다. (앞에서 6G는 장치간만 연결하기로 했으니..)
(!! 중요 : 6G/5G/2.5G중 하나만 연결되어야 한다. 아닌경우 문제가 발생되므로 확인도 해주면 좋다)
1) 무선 확장 설정 클릭
2) 6Ghz 선택
3) AP 검색 클릭
4) 연결될 SSID가 표시되면, 인증 및 암호 설정하고 적용
5) 아래 리스트에서 "무선 브릿지 연결"이 표시되면 정상적으로 연결된 것.
6) 저장하고 종료
7) 서브를 껏다가 켠다.
4. 테스트
1) 자 현재, 서브 공유기가 노트북과 유선으로 연결되어있을테니, 잠시 공유기가 동작되는 시점에 인터넷이 되어야 한다.
문제 없다면, 공유기 + 공유기는 정상 동작.
2) 노트북에 유선 끊고, 무선으로 접속한다.
당연히 서브쪽에 있다면 2.4/5G만 표시된다. 신호가 빵빵하게 나오고 있고, 연결후 인터넷이 되면 무선까지 문제없음.
3) 다음은 SUB-R진행한다.
4) 전체 테스트
모든 구성이 완료된 시점에서 노트북의 유선을 MAIN과 연결한다.
그리고 IP Scanner또는 공유기 관리자 페이지에서 접속된 장치를 검색한다. 보통 공유기에서는 안나올 수 있으니..
구글에서 Advanced ip scanner를 다운로드받아 설치해서 스캔하면 공유기 3대와 각각의 IP, 그리고 연결된 노트북의 IP가 출력된다면 구성상은 문제가 없는 것이된다.
5) 최종 테스트
각 영역에서 핸드폰이든 뭐든 다 무선으로 연결해서 네트워크에서 문제가 발생하지 않는지 확인해 보도록 한다.
캡쳐를 해둔다고 했는데 안보이는 파일이 많다. 그리고 마지막으로, 공유기를 추가한 경우가 아니라면 그냥 IP Expander를 이용하는 것을 추천한다. 아직 저렴한 6G IP Expander는 없는 것 같지만, 5G에서 6G로 넘어간다해서 일반적인 사용상에서 메리트가 그리 있을까 싶다. 내부통신 아니면 어차피 모뎀을 통해 인터넷 공급자가 제공해주는 속도 근처에도 못가는게 현실인 상황에서 말이다.
회사에서 쓰기에는 조금 나을지도 모르겠지만...
